Топливный насос высокого давления (ТНВД) занимает центральное место в системах впрыска дизельных двигателей. Именно от точности и надёжности его работы зависят энергетическая эффективность, динамика разгона, экономичность топлива, экологические показатели и легкость запуска двигателя. В эру современных технологий дизельных топливных систем роль ТНВД становится всё более сложной: он взаимодействует с электронными системами управления, сенсорами и коммутационными узлами, а вместе с системами Common Rail образует цепочку, обеспечивающую точный впрыск топлива в нужный момент времени.
В этой статье рассмотрим, что такое ТНВД, как он устроен, какие виды существуют, какие признаки неисправностей стоит учитывать и как проводить диагностику, обслуживание и ремонт с целью поддержания двигателя в рабочем состоянии на долгие годы.

Что такое ТНВД

ТНВД — это устройство, подающее дизельное топливо под высоким давлением к топливным форсункам в нужное время такта, обеспечивая точную дозировку топлива и заданное давление.

Основная задача: создать и поддерживать оптимальное давление в топливной системе, а также обеспечить синхронизированную подачу топлива в каждый цилиндр в соответствии с режимами работы двигателя.
ТНВД выполняет функцию связующего звена между топливной системой и системой впрыска: от его параметров зависит качество распыла топлива, равномерность подачи по цилиндрам, топливная экономичность и долговечность мотора.

Эволюция: от механических узлов к электронным системам

Ранние дизели использовали механические ТНВД с ограничениями по регулировкам, требовавшими точной подстройки и регулярного обслуживания. В таких системах регуляторы давления и момент впрыска были механически связаны с приводом, и любые изменения нагрузок требовали физического вмешательства оператора или сервисного техничку.
Появление электронно управляемых ТНВД (ЭТНВД) стало возможностью контролировать момент, длительность и продолжительность впрыска через ECU, датчики и исполнительные механизмы. Это позволило адаптировать впрыск к оборотам двигателя, нагрузке, температуре и условиям движения, повысив экономичность и снизив токсичность выхлопов.
В современной практике широко применяются системы Common Rail: давление топлива поддерживается отдельно в топливной рамке (рейке), насос высокого давления может выступать как источник пикового давления и регулятор давления, а основное управление впрыском передано ECU и форсункам. В таких схемах ТНВД остаётся важным узлом, но архитектура подача топлива и регуляции давления стала более гибкой и адаптивной.

Принцип работы ТНВД

Основная функция ТНВД — создание высокого давления топлива и подача его к форсункам синхронно с фазами цикла двигателя. В дизелях без свечей зажигания давление и распыл топлива служат основой самопроизвольного зажигания внутри цилиндра.

• В механических ТНВД давление формируется за счёт рабочих объемов в секциях насоса, которые приводятся в движение шестернями и регулируются толкателями, регуляторами и фланцами. Внесение корректировок в момент впрыска и его длительность осуществлялось механически или через регулирующие узлы.
• В ЭТНВД регулятор давления и электронный модуль позволяют изменять момент и длительность впрыска в зависимости от условий эксплуатации: обороты, нагрузка, температура, детонационные и режимные сигналы ECU.
• В системах Common Rail насос высокого давления может располагаться отдельно от форсунок и поддерживать требуемое давление в рейке; роль ТНВД остаётся как источника давления и потоковой подачи топлива к топливной системе и форсункам, а управление впрыском возложено на электронику системы.

Устройство ТНВД: ключевые узлы

•  Корпус и рабочие цилиндры: насос может состоять из 1–4 секций, каждая из которых подает топливо к определённой группе форсунок. Число секций отражает численность цилиндров и конфигурацию конкретной системы впрыска.
• Привод: чаще всего шестерённый привод, соединённый с привалом распределительного вала или отдельным приводом, который обеспечивает синхронность подачи и время впрыска.
• Регулятор давления: регулирует давление в топливной системе, предохраняет от скачков и поддерживает заданный диапазон. В современных моделях применяется электронный регулятор с обратной связью для точной стабилизации давления.
• Регулировочный вал и толкатель (модулятор): в ЭТНВД электронный модуль управляет длительностью и моментом впрыска на основе сигнала ECU и данных от датчиков.
• Форсунки высокого давления: получают топливо по заданному давлению и распыляют его во время впрыска в цилиндр; их работа синхронизирована с ECU и системой впрыска.
• Фильтры и линии питания: обеспечивают чистоту топлива и минимизируют попадание воздуха, воды и загрязнений в систему.

Виды ТНВД: рядный, распределительный, Common Rail

1. Рядный ТНВД (модуль с секциями): несколько секций в одном корпусе обеспечивают подачу топлива к соответствующим форсункам. Применим в двигателях с гидравлическими или механическими схемами впрыска и встречается в дизелях с компактной компоновкой.
2. Распределительный ТНВД: встроен в привод и распределяет давление по цилиндрам через систему регуляторов и направляющих каналов. Чаще встречается в традиционных механических впрысках, где управление впрыском осуществляется через механический или комбинированный узел.

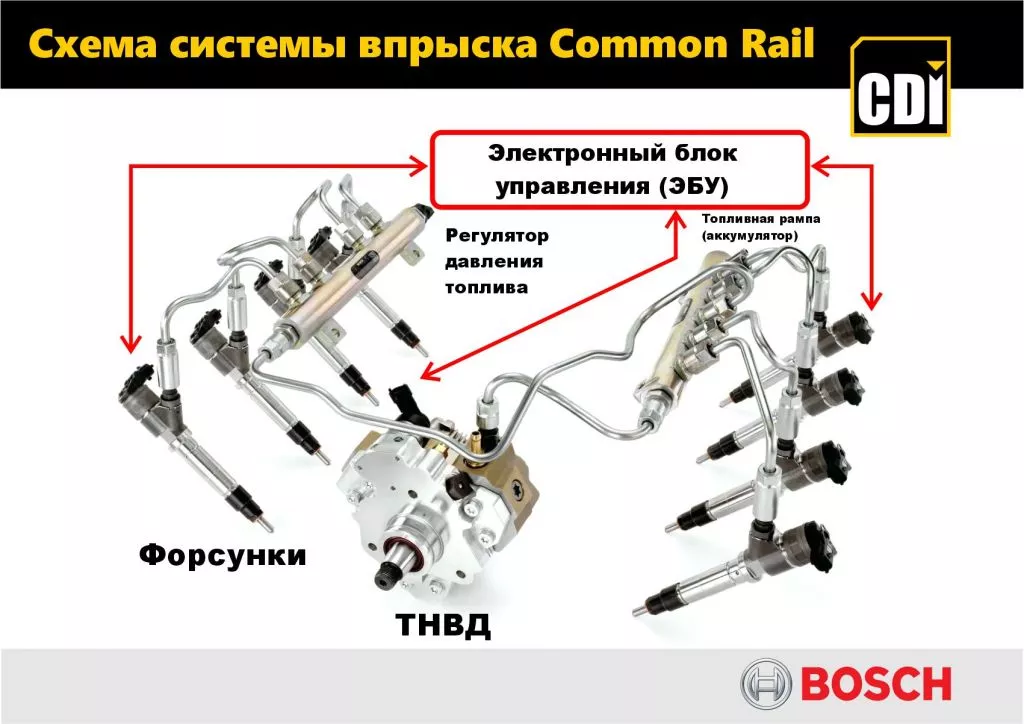

3. Common Rail с ТНВД: насос высокого давления пополняет общую рейку давлением, которое затем подаётся на форсунки. Системы с ЭТНВД могут управлять моментом подачи и регулировать давление рейки; преимущества включают гибкость, точность и возможность работать на очень высоких давлениях. В таких схемах роль ТНВД может заключаться в подаче топлива и создании пиков давления, а основной контроль давления — рейка и ECU форсунок.

Признаки неисправностей ТНВД

• Резкое снижение мощности, ухудшение динамики разгоне, особенно на трассе или при подъёме в гору.
• Проблемы с запуском, особенно при холодном старте, периодические или постоянные задержки в пуске.
• Повышенный расход топлива и дымность, нестабильная работа двигателя на холостом ходу.
• Неравномерная работа на холостом ходу: рывки, вибрации, колебания оборотов.
• Шум в зоне привода насоса, посторонние звуки, вибрации во время эксплуатации.
• Неравномерная подача топлива или падение давления в системе; снижение точности впрыска.

Диагностика и обслуживание

1. Регулярная диагностика давления топлива, проверка электронных управляющих блоков и датчиков, оценка состояния форсунок и топливной системы в целом.
2. Контроль качества топлива: использование сертифицированного топлива, регулярная замена топливного фильтра. Загрязнения и вода снижают срок службы ТНВД и снижают эффективность впрыска.
3. Проверка герметичности системы и устранение утечек воздуха/воздушных пробок.
4. Соблюдение регламентов по обслуживанию: правильная калибровка при модернизации двигателя, особый подход к ЭТНВД и совместимости компонентов.

Ремонт и восстановление

Ремонт ТНВД требует специализированного оборудования и квалифицированного персонала. В зависимости от типа неисправности может потребоваться замена секций, ремонт регуляторов давления, замена толкателей и регулировочных деталей, восстановление уплотнений и прокладок.
В случае обрыва приводных шестерён или повреждений корпуса возможна замена узла целиком.
В системах Common Rail ремонт чаще сопровождается заменой рейки или ТНВД в сборе, с последующей настройкой ECU и калибровкой впрыска.
Важно!: любые ремонтные работы должны проводиться на стендовом оборудовании с использованием оригинальных или аналогичных сертифицированных запасных частей и соблюдением регламентов по допускам и параметрам давления.

Практические советы по эксплуатации и обслуживанию

1. Использование качественного дизельного топлива и своевременная замена топливного фильтра.
2. Регулярная диагностика и профилактическая настройка ТНВД у сертифицированного специалиста.
3. Наблюдение за признаками неисправности: при любом признаке — немедленная диагностика, чтобы предотвратить более серьёзные повреждения форсунок, поршневой группы или цилиндров.
4. Контроль за чистотой и герметичностью топливной системы, устранение утечек и воздушных пробок.
5. При модернизации двигателя и переходе на Common Rail — обеспечение совместимости компонентов и точной калибровки ECU и параметров впрыска.
6. Регулярная проверка состояния уплотнений, прокладок и фильтров; использование рекомендованных масел и масел для системы смазки и охлаждения.

Замена и выбор насоса

- Выбор ТНВД должен соответствовать марке, модели и техническим условиям конкретного двигателя. Важно учитывать число цилиндров, тип топлива, схему впрыска и требуемые давления.
- Замена насоса требует корректной синхронизации с приводом, обеспечением точной подачи и согласования с регуляторами давления.
- При выборе можно рассмотреть оригинальные запчасти топливной системы производителя, оригинальные ремейки и сертифицированные аналоги.
- В случае перехода на систему Common Rail часто требуется переработка ECU и совместимых компонентов, поэтому рекомендуется работа с сервисным центром, который имеет опыт в модернизации топливной системы.

Чаще задаваемые вопросы (FAQ)

• Вопрос: Что такое ТНВД и чем он отличается от форсунки?
• Ответ: ТНВД — это насос, который создает высокое давление и подаёт топливо к форсункам. Форсунки затем распыляют топливо в цилиндры. Форсунки работают под управлением ECU и получают топливо под давлением, созданное ТНВД или рейкой (в зависимости от конфигурации системы).
• Вопрос: Для чего нужна система Common Rail?
• Ответ: Common Rail позволяет раздельно поддерживать высокое давление в рейке и управлять моментом впрыска электроникой, что обеспечивает более точный и управляемый впрыск, лучшую топливную экономичность и меньшие выбросы.
• Вопрос: Можно ли модернизировать обычный ТНВД до электронной поддержки?
• Ответ: Возможно, но это требует сложной интеграции с ECU, датчиками и регуляторами давления, а в ряде случаев — полной замены на систему Common Rail или ЭТНВД. Такое обновление должно выполняться сертифицированным сервисом с учётом совместимости компонентов.
• Вопрос: Каковы признаки ложного давления или утечки воздуха в системе?
• Ответ: Это может проявляться в нестабильной работе двигателя, повышенном дымлении, плохих пусках, рывках на холостом ходу и в резком падении мощности. Диагностика давления и утечек поможет определить источник проблемы.
• Вопрос: Что лучше — рядный или распределительный ТНВД?
• Ответ: Это зависит от конкретной конструкции двигателя, типа впрыска и требований к точности. Рядные ТНВД чаще встречаются в двигателях с несколькими секциями, тогда как распределительные узлы работают в рамках распределения давления по цилиндрам. Common Rail предоставляет больше гибкости и возможностей по управлению впрыском.

Итог

ТНВД остаётся критически важным элементом дизельного двигателя, обеспечивая точную подачу топлива и создание высокого давления для надёжного впрыска. В современных двигателях он работает в тесной связке с электронными системами управления, что позволяет достигать высокой точности, динамики и экономичности. Правильное обслуживание, использование качественных компонентов и своевременная диагностика помогают сохранять устойчивую работу двигателя, продлевают срок службы и снижают эксплуатационные издержки.
