Ремонт дизельного двигателя Common Rail: как устроена диагностика и почему без стенда топливной аппаратуры ее не бывает
Современный дизель с системой Common Rail - это не «мотор с форсунками», а прецизионная гидромеханическая система, где давление в рампе достигает 2000–2700 бар, а зазоры в плунжерных парах измеряются микронами. Поэтому разговор о ремонтопригодности такого двигателя почти всегда упирается в один практический вопрос: можно ли восстановить отказавший узел, или его придётся менять целиком? И второй: как вообще узнать, что именно вышло из строя, не потратив на «метод тыка» больше, чем стоит новый автомобиль?
Ответ на оба вопроса даёт испытательный (он же диагностический) стенд топливной аппаратуры - оборудование, которое моделирует реальные режимы работы системы и измеряет параметры её компонентов в контролируемых условиях. В этой статье мы разберём, из чего складывается ремонтопригодность Common Rail, какие узлы подлежат восстановлению, какие параметры считаются критическими и как выглядит правильный диагностический маршрут «от симптома до восстановленного узла».
Что такое ремонтопригодность дизельного двигателя и из чего она складывается
Ремонтопригодность - это комплексное свойство, которое определяет, насколько быстро, дёшево и качественно можно вернуть узел в рабочее состояние. Для дизельного двигателя Common Rail оно складывается из нескольких независимых составляющих.
Наличие запасных частей и ремонтных комплектов. Хорошая новость: практически все компоненты системы выпускаются не только в сборе, но и в виде ремонтных наборов - распылители, клапаны, уплотнения, плунжерные пары, сёдла, шайбы. Компании, специализирующиеся на поставке запчастей для дизельной топливной аппаратуры, поставляют эти комплекты как для распространённых насосов Bosch и Delphi, так и для более редких Denso, Siemens (Continental) и Stanadyne.
Технологическая возможность восстановления. Большинство механических узлов Common Rail поддаются переборке и восстановлению, если корпус не имеет критических повреждений.
Диагностическая инфраструктура. Это ключевой пункт. Без стенда вы не можете ни подтвердить неисправность до разборки, ни проверить результат после ремонта. Стенд - это не «дополнительное удобство», а обязательный элемент ремонтопригодности: он превращает ремонт из эксперимента в измеримую операцию.
Информационная доступность. Наличие тест-планов (эталонных кривых подачи, карт производительности, допусков по обратному сливу) для конкретных моделей топливных форсунок и насосов.
Квалификация персонала. Common Rail не прощает небрежности: стружка от изношенного насоса, попавшая в новые форсунки, убивает их за несколько сотен километров.
| Составляющая ремонтопригодности | Что даёт владельцу | Риск при отсутствии | Как проверить в сервисе |
|---|---|---|---|
| Запчасти и ремонтные комплекты | Возможность переборки вместо замены в сборе, экономия 30–60% | Принудительная замена узла целиком, «неоригинал» сомнительного качества | Спросить артикулы ремкомплекта и производителя |
| Технология восстановления | Прогнозируемый ресурс после ремонта | Скрытые дефекты корпуса, повторный отказ | Запросить протокол дефектовки |
| Испытательный стенд | Достоверный диагноз и приёмка после ремонта | Замена рабочих узлов «на удачу» | Просить распечатку теста |
| База тест-планов | Сравнение с эталоном конкретной модели | Диагноз по «средним» данным, ошибки оценки | Уточнить версию ПО и модель форсунки |
| Квалификация и чистота | Отсутствие вторичных отказов | Стружка в системе, заклинивание форсунок | Осмотреть рабочее место и инструмент |
| Ремонтная документация | Правильные моменты затяжки, коды калибровки | Нарушение регулировок, ошибки ЭБУ | Спросить про кодирование форсунок |
Устройство системы Common Rail: почему каждый узел связан с остальными
Топливный бак и подкачивающий насос. Низконапорный контур создаёт предварительное давление (обычно 3–6 бар), подаёт топливо к ТНВД и обеспечивает циркуляцию для охлаждения и смазки.
Топливный насос высокого давления (ТНВД). Плунжерный насос, создающий давление до 2000–2700 бар. Управляется либо дозирующим клапаном на входе (MPROP, ZME), либо клапаном регулирования давления (DRV) на рампе.

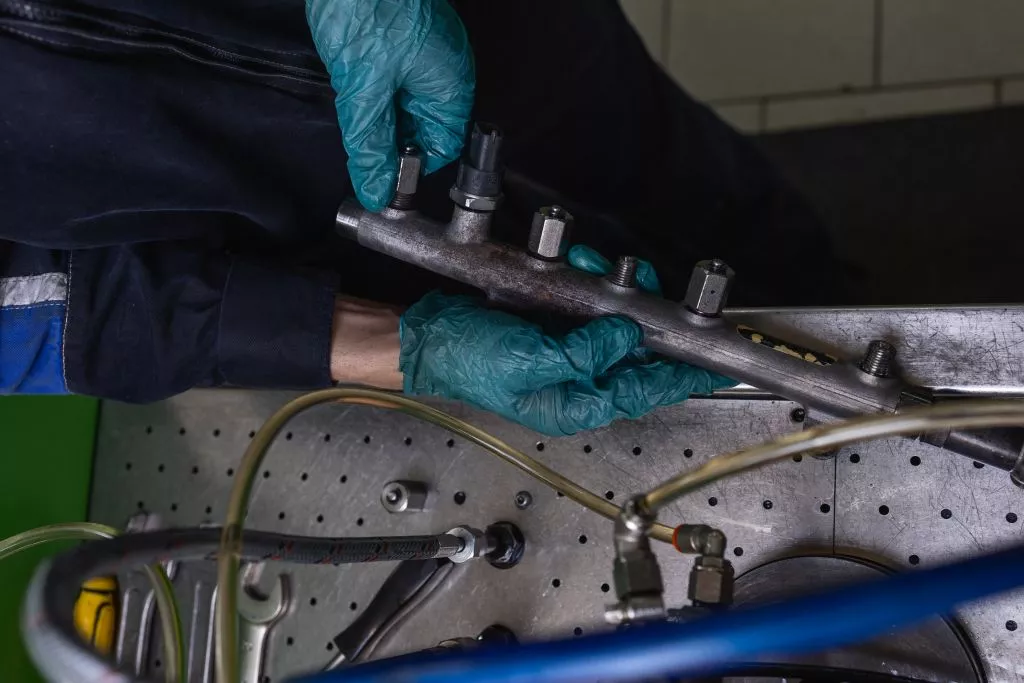

Топливная рампа (rail) с датчиком давления. Аккумулятор высокого давления, сглаживающий пульсации, и датчик, который сообщает ЭБУ фактическое давление.
Топливные форсунки. Пьезоэлектрические или электромагнитные, с многоступенчатым впрыском (пилотный, основной, пост-впрыск).
Датчики и исполнительные механизмы. Датчик давления рампы, датчик температуры топлива, регулятор давления, дозирующий клапан, датчики на двигателе.
ЭБУ и программное обеспечение. Рассчитывает требуемое давление, длительность впрыска, момент пилотных импульсов, хранит калибровочные коды форсунок.
Главная особенность архитектуры в том, что отказ одного узла быстро «заражает» остальные. Стружка от изношенной плунжерной пары проходит через всю систему и забивает сетки форсунок, повреждает сёдла клапанов, царапает прецизионные поверхности.
Какие узлы Common Rail ремонтопригодны, а какие меняются в сборе
| Узел | Степень ремонтопригодности | Что меняется | Что проверяет стенд | Ориентировочный ресурс после ремонта |
|---|---|---|---|---|
| Форсунка электромагнитная | Высокая | Распылитель, клапан управления, уплотнения, шайбы | Подача на разных режимах, обратный слив | 70–90% от нового изделия |
| Форсунка пьезоэлектрическая | Средняя | Распылитель, уплотнения; пьезопакет — как правило, нет | Подача, слив, ёмкость и тест пьезопакета | 50–70% |
| ТНВД Bosch CP1/CP3 | Высокая | Плунжерные пары, клапаны, сальники, подшипники | Производительность, давление, утечки, шум | 60–80% |
| ТНВД Bosch CP4 | Средняя | Ремкомплект, клапаны; корпус с износом — под замену | Производительность, металлическая стружка | 40–60% |
| ТНВД Delphi DFP | Средняя | Плунжерные пары, клапаны, уплотнения | Производительность, утечки, давление | 60–75% |
| ТНВД Denso HP3/HP4 | Средняя | Плунжерные пары, SCV-клапан, уплотнения | Производительность, работа SCV | 50–70% |
| Рампа с датчиком | Низкая | Датчик давления, клапан DRV | Герметичность, корректность показаний | Определяется сроком службы датчика |
| Регулятор давления (DRV) | Средняя | Внутренние детали у отдельных моделей | Регулировочная характеристика, утечки | Часто целесообразнее замена |
| Дозирующий клапан (MPROP/SCV) | Низкая | Как правило, замена в сборе | Характеристика потока, заклинивание | Ресурс нового изделия |
| Датчик давления рампы | Не ремонтируется | Только замена | Сверка с эталонным манометром | Ресурс нового изделия |
Обратите внимание на CP4: он конструктивно компактнее, но при износе даёт характерную металлическую стружку. После такого отказа восстанавливать только насос недостаточно - необходимо промывать всю систему.
Почему без стенда топливной аппаратуры ремонт превращается в лотерею
Разделение неисправностей. Один и тот же симптом - «троит на холостых» - может означать изношенный распылитель, закоксованный клапан, утечку в обратном сливе, неисправность регулятора давления или проблему с компрессией.
Количественную оценку. Стенд даёт цифры: сколько миллилитров в минуту форсунка подаёт при заданном давлении против эталона, сколько уходит в обратный слив.
Обоснованность приёмки. После ремонта форсунка должна пройти испытание и выдать результат в пределах допуска. Протокол стенда - документ качества.
Воспроизводимость. Условия на стенде стабильны и повторяемы, в отличие от диагностики «по поведению» на машине.
Экономию. Стендовая диагностика окупается уже на первой операции: вместо замены четырёх форсунок в сборе клиент часто получает восстановление одной или двух.
| Метод диагностики | Точность | Затраты времени | Стоимость для клиента | Что показывает |
|---|---|---|---|---|
| Компьютерная диагностика ЭБУ | Средняя | 15–30 минут | Низкая | Коды ошибок, коррекции |
| Тест обратного слива (мерный) | Средняя | 40–60 минут | Средняя | Износ распылителя, утечки по клапану |
| Замер давления в рампе | Средняя | 20–40 минут | Средняя | Работа ТНВД, регулятора, датчика |
| Стендовая диагностика форсунок | Высокая | 1–3 часа на комплект | Средняя/высокая | Подача по режимам, слив, герметичность, факел |
| Стендовая диагностика ТНВД | Высокая | 1–2 часа | Средняя/высокая | Производительность, давление, утечки |
| «Метод тыка» (замена узлов) | Низкая | Дни | Максимальная | Только итог: повезло / не повезло |

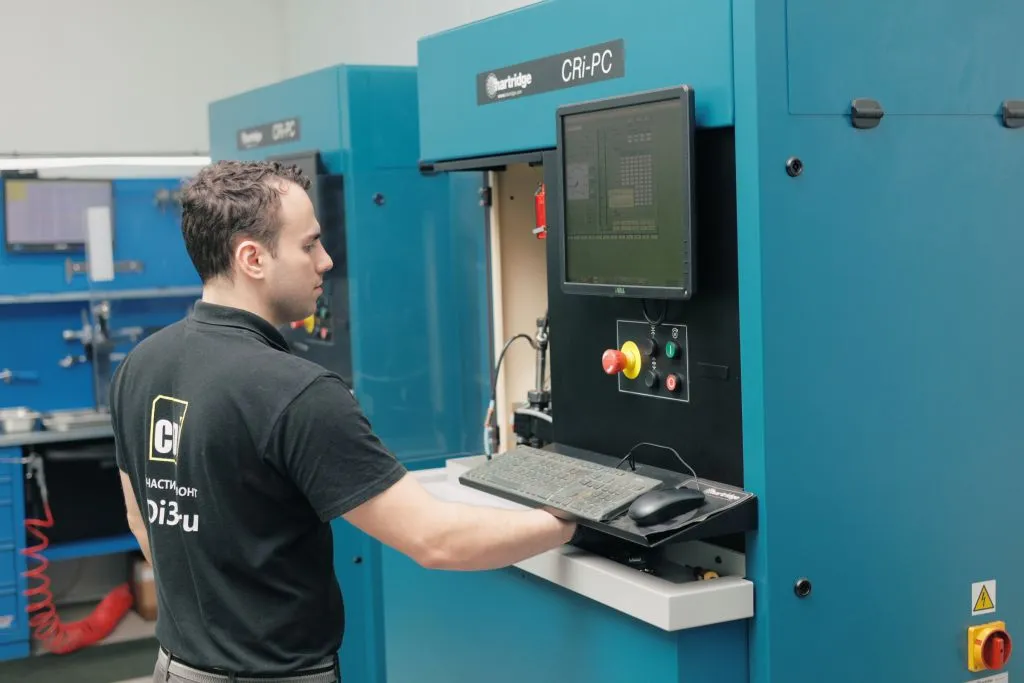

Какие параметры проверяются на диагностическом стенде
По форсункам. Подача на холостом ходу, на средних и высоких нагрузках; обратный слив; точка открытия распылителя; герметичность клапана; форма факела; для пьезофорсунок — ёмкость и сопротивление пьезопакета; для электромагнитных - сопротивление обмотки.
По ТНВД. Производительность при разных частотах вращения; максимальное давление; утечки; корректность работы дозирующего клапана; наличие металлических частиц.
По рампам и датчикам. Герметичность под давлением; корректность показаний датчика; работоспособность клапана DRV.
По низкому контуру. Давление подкачки, производительность насоса, состояние обратных клапанов.
| Параметр | Норма (эталон) | Предупреждение | Критично | Вероятная причина |
|---|---|---|---|---|
| Обратный слив при 300 бар | < 20 мл/мин | 20–40 мл/мин | Более 40 мл/мин | Износ распылителя, клапана, засорение |
| Подача форсунки (ХХ) | ±5% тест-плана | ±5–15% | Более ±15% | Износ, закоксовка, деформация распылителя |
| Давление ТНВД максимум | Не ниже номинала | -5% от номинала | Падение более 10% | Износ плунжерных пар, клапанов |
| Утечка ТНВД | По тест-плану | Выше на 20% | Выше на 50% | Износ пар, уплотнений |
| Стружка в топливе | Отсутствует | Единичные частицы | Да | Катастрофический износ ТНВД (CP4) |
| Коррекции форсунок по ЭБУ | ±1,5 мг/цикл | ±2,5 мг/цикл | Более ±3 мг/цикл | Неравномерность подачи, подсос воздуха |
| Давление рампы на ХХ | 250–350 бар | Более 30 бар отклонение | Пульсации, провалы | Регулятор, датчик, клапан |
Значения в этой таблице - ориентировочные и уточняются по тест-плану производителя для конкретной модели.
Маршрут диагностики: от симптома до ремонтного решения
- Сбор информации. Жалобы владельца, когда началась неисправность, что менялось до этого.
- Компьютерная диагностика. Коды ошибок, давление в рампе, коррекции форсунок.
- Проверка низкого контура. Давление подкачки, фильтры, сетки.
- Снятие и проверка на стенде. Количественные ответы о состоянии узлов.
- Дефектовка. Осмотр с разборкой, оценка прецизионных пар.
- Ремонт и повторный тест. Без прохождения теста узел не возвращается на автомобиль.
- Установка и кодирование. Новые шайбы, моменты затяжки, ввод калибровочных кодов.
- Контрольный замер. Пробная поездка и повторная диагностика.
Типовые ошибки и как их избегать
Замена форсунок без проверки ТНВД. Изношенный насос производит стружку, новые форсунки погибают.
Установка форсунок без кодирования. Без ввода кодов ЭБУ работает по «средним» параметрам.
Повторное использование уплотнительных шайб. Деформация после первой затяжки ведёт к подсосу воздуха и прогарам.
Отсутствие промывки после стружки. Промывается весь тракт - от бака до рампы.
Ремонт пьезофорсунки в домашних условиях. Пьезопакет чувствителен к перепадам температуры и разряду.
Экономия на качественном фильтре. Дешёвый фильтр - прямой путь к износу ТНВД и форсунок.
Преимущества и ограничения стендовой диагностики
- Что подтверждает стенд: подача и обратный слив форсунок, работоспособность ТНВД, работу регуляторов, отсутствие внутренних утечек, качество ремонта до установки.
- Чего стенд не заменит: алгоритмы ЭБУ на автомобиле, диагностику низкого контура, компрессию, турбонаддув, электрические цепи.
Выбор ремкомплекта: на что смотреть перед ремонтом
- Соответствие модели. Артикул распылителя должен совпадать с маркировкой на корпусе.
- Производитель. Для распространённых форсунок есть качественные аналоги; для редких - только оригинал.
- Комплектность. Все уплотнения, шайбы, пружины и фиксаторы.
- Упаковка. Вакуумная упаковка и индивидуальная защита распылителя.
- Сроки хранения. Резинки и пружины имеют срок годности.
| Позиция ремкомплекта | Роль в узле | Признаки износа | Что делать при сомнениях |
|---|---|---|---|
| Распылитель | Формирование факела, дозирование | Изменённый факел, рост слива, троение | Проверить на стенде, сравнить с эталоном |
| Клапан управления | Регулировка подачи по режимам | Повышенный слив, провалы мощности | Проверить герметичность и срабатывание |
| Пружины | Удержание нормальной работы клапана | Потеря упругости, усталость металла | Заменить в составе набора |
| Уплотнительные кольца | Герметичность, защита от подсоса | Затвердение, трещины, потёки | Только новые, оригинальные |
| Медные и стальные шайбы | Герметичность в колодце, отвод тепла | Деформация, нагар, потеря формы | Заменять при любой установке |
| Фиксаторы и крепёж | Механическая целостность сборки | Мятая резьба, износ граней | Заменять на новые |
Стоимость ремонта и экономика стендовой проверки
| Сценарий | Действия | Итог по затратам | Время автомобиля в сервисе |
|---|---|---|---|
| Диагностика на стенде + ремонт | Стенд, восстановление одной–двух форсунок, кодирование | Минимальный | 1–3 дня |
| Диагностика без стенда + ремонт | Замена всех форсунок по «подозрению» | Средний/высокий | 2–3 дня |
| «Метод тыка» | Последовательная замена узлов до устранения симптома | Максимальный | До недели и более |
| Ремонт без стенда и кодирования | Восстановление «на глаз», установка без кодов | Высокий + риск повторного ремонта | До недели и более |
| Не ремонтировать вовсе | Эксплуатация с изношенными узлами | Высокий, включает риски по двигателю | Не ограничено |
Как продлить ресурс Common Rail
- Своевременная замена топливного фильтра — каждые 10–15 тыс. км.
- Слив воды из фильтра-сепаратора по регламенту.
- Использование качественного сезонного топлива.
- Регулярная компьютерная диагностика раз в 20–30 тыс. км.
- Не игнорировать первые симптомы: тяжёлый пуск, рост расхода, стук.
Заключение
Ремонтопригодность дизельного двигателя Common Rail определяется наличием ремонтных комплектов, технологией восстановления, профессиональной диагностической базой и квалификацией механиков. Испытательный стенд топливной аппаратуры - рабочий инструмент, который превращает ремонт из угадывания в измерение. В компании CDI36 вы можете подобрать оригинальные и качественные ремонтные комплекты, форсунки и насосы для всех распространённых систем Common Rail.
FAQ
Нужно ли всегда менять все форсунки сразу, если одна отказала?
Нет. Стендовая диагностика позволяет проверить каждую форсунку отдельно и восстановить только те, которые вышли за пределы допуска.
Можно ли восстановить пьезоэлектрическую форсунку?
Частично. Распылитель и уплотнения подлежат замене, но пьезопакет ремонту не поддаётся. Стенд проверяет его состояние перед ремонтом.
Что означает стружка в топливе?
Признак катастрофического износа ТНВД, чаще всего CP4. Требуется ремонт насоса и полная промывка топливной системы.
Обязательно ли кодировать форсунки после ремонта?
Да. Без ввода калибровочного кода двигатель работает по «средним» параметрам, что приводит к неравномерной подаче.
Сколько времени занимает стендовая диагностика?
Проверка форсунки - 20–40 минут, комплекта - 1–3 часа, ТНВД - 1–2 часа. Полный цикл с учётом снятия и установки - 1–3 дня.
Можно ли ездить с неисправной форсункой?
Можно, но с риском: неравномерная работа, перегрев, повышенная нагрузка на остальные форсунки и повреждение цилиндра.
Почему после замены форсунок машина работает плохо?
Возможные причины: не введены коды, не проверен ТНВД, подсос воздуха, неисправен низкий контур.
Как часто проверять топливную аппаратуру на стенде?
Профилактически - не обязательно. Регулярная компьютерная диагностика раз в 20–30 тыс. км - разумный минимум; стенд нужен при отклонениях или после сложного ремонта.
