Регулятор давления топлива Bosch: что это, зачем нужен и как отличить оригинал от подделки
Представьте: вы едете по трассе, а через 40 километров двигатель вдруг глохнет, стартер крутит, но Common Rail даже не «чихает». Диагностика показывает «низкое давление в рампе». Вы уже готовы менять ТНВД за 90 000 рублей… а проблема - в маленьком клапане размером с палец, который стоит в 15 раз дешевле.
Знакомо? Тогда эта статья для вас. Разбираем регулятор давления топлива Bosch - деталь, которая управляет всей топливной системой, и от которой зависит, будет ваш дизель «шептать» или пить солярку литрами.
Что такое регулятор давления топлива (DRV)
Регулятор давления топлива (по-английски Diesel Return Valve, DRV; в каталогах Bosch - Druckregelventil, он же «клапан дозирования») - это электромагнитный или пьезоэлектрический клапан, установленный на топливной рампе (common rail). Он регулирует количество топлива, которое возвращается из рампы в бак, и тем самым удерживает давление в системе на уровне, который в данный момент «просит» блок управления двигателем (ECU).
Проще говоря:
Регулятор давления - это «заслонка» между рампой и обраткой. ECU говорит: «нужно 700 бар» - клапан приоткрывается или закрывается, и в рампе становится ровно 700 бар. Ни больше, ни меньше.
Один этот клапан управляет давлением от 200–300 бар на холостом ходу до 1800–2200 бар на полной нагрузке. Ошибка в 100 бар - и вы уже имеете дерганый разгон, чёрный дым или отказ запуска.
Зачем он нужен: 5 функций, которые регулятор выполняет
- Поддержание давления впрыска. Форсунки Common Rail распыляют топливо ровно настолько хорошо, насколько стабильно давление в рампе. Регулятор держит его с точностью до десятков бар.
- Управление количеством топлива на впрыск. По сути, ECU дозирует топливо не только временем открытия форсунки, но и давлением. Меняется давление - меняется и подача.
- Защита системы от превышения давления. Если регулятор заклинит в закрытом положении, давление улетит за 2500 бар и разорвёт рампу или трубки. Клапан - это ещё и предохранительное звено.
- Экономия топлива и экология. Точное давление = точная дозировка = меньше расход и меньше сажи в DPF.
- Плавная работа двигателя. Мягкий пуск, отсутствие «провалов» при сбросе газа, стабильные холостые - всё это заслуга корректно работающего клапана.
Немного истории: как он появился
До 1990-х дизели жили на механических ТНВД (рядные, распределительные VE/VP). Давление задавала механика: плунжер, кулачок, пружина, регулятор с грузиками. Точность - приблизительная, впрыск - один за цикл, давление - максимум 1300 бар, и то на пике.
Перелом случился в 1997 году, когда Bosch вывел на рынок первую серийную систему Common Rail для легковых автомобилей (Mercedes-Benz OM611). Идея была революционной: накопитель высокого давления (рампа) отделён от насоса, а значит давлением можно управлять независимо от оборотов двигателя.
Именно тогда потребовался клапан, который будет «сбрасывать лишнее» из рампы и удерживать заданный уровень. Сначала это были электромагнитные регуляторы, установленные на ТНВД (Bosch CP1). Затем их перенесли на рампу - так появились DRV для систем CP3, а позже и для CP4.
Развитие шло вместе с ужесточением экологических норм Euro 3 → Euro 4 → Euro 5 → Euro 6: чем чище должен быть выхлоп, тем точнее нужно дозировать топливо. А точность дозировки = точность работы регулятора.
Какие бывают: типы и исполнения
Современный рынок знает три основных «школы» регуляторов давления.
1. Электромагнитные регуляторы (самые распространённые)
Катушка с подвижным якорем, пружина, шариковый или конусный запорный элемент. Управляются ШИМ-сигналом от ECU. Классика для Bosch CP3 и большинства легковых CR-систем.
- Нормально закрытые (NC) - без питания закрыты, давление растёт. Типичны для CP1/CP3.
- Нормально открытые (NO) - без питания открыты, давление минимально. Встречаются в системах с интегрированным дозирующим блоком.
2. Пьезоэлектрические регуляторы
Пьезопакет даёт быстродействие в разы выше: срабатывание за микросекунды. Ставятся в системах с пьезофорсунками (Bosch, Siemens, Denso). Дороже, требовательнее к чистоте топлива, но и точнее.
3. Регуляторы, встроенные в ТНВД (дозирующий блок / ZME, MEU)
Формально это не DRV на рампе, но функция та же — управление количеством топлива, подаваемого насосом. Именно такой узел ломается чаще всего на Bosch CP4.1 и CP4.2, ставших притчей во языцех.
Таблица 1. Типы регуляторов давления Bosch: сравнение
| Тип / исполнение | Где устанавливается | Управление | Давление | Плюсы | Минусы |
|---|---|---|---|---|---|
| Электромагнитный клапан на рампе (DRV) | Рампа, системы CP3, CP4, боковые форсунки | ШИМ, ток 0,4–1,6 А | до 1800–2200 бар | Прост, ремонтопригоден, доступная цена | Среднее быстродействие, чувствителен к загрязнению |
| Пьезоэлектрический регулятор | Рампа, системы с пьезофорсунками | Напряжение 100–200 В | до 2500 бар | Микронная точность, мгновенный отклик, много впрысков за цикл | Высокая цена, требует идеального топлива |
| Дозирующий блок на ТНВД (MEU/ZME) | Корпус насоса Bosch CP4.1/CP4.2 | ШИМ, ток до 1,8 А | до 2700 бар | Компактность, объединён с насосом | Дорого в ремонте, при износе стружка идёт по всей системе |
| Аварийный клапан-ограничитель на рампе | Рампа (доп. защита) | Механический, сброс при 2500 бар | Порог срабатывания | Дешёвый страховочный элемент | Не регулирует, только сбрасывает излишек |
Ориентировочные цены (2025–2026, средний рынок РФ): электромагнитный DRV Bosch - от 6 000 до 18 000 ₽ (в зависимости от артикула), пьезоэлектрический - от 25 000 ₽, дозирующий блок CP4 - от 30 000 ₽. Точную стоимость по вашему VIN мы считаем индивидуально - артикулов Bosch на один и тот же узел может быть несколько.
Симптомы поломки: как понять, что виноват регулятор
Регулятор давления почти никогда не «умирает молча» - он подаёт сигналы. Запомните этот чек-лист:
- Двигатель не запускается или запускается только «с эфиром»/после долгой прокрутки — самое частое следствие утечки через клапан.
- Дёргания и провалы при разгоне, «резиновая» педаль газа.
- Плавание оборотов на холостом ходу, вибрация на 1500–2000 об/мин.
- Аварийный режим (limp home) - «черепаха» на приборке, ограничение оборотов до 1500–2000.
- Повышенный расход топлива на 10–30% без изменения стиля езды.
- Чёрный или сизый дым из выхлопной трубы.
- Глохнет на горячую или после сброса газа на светофоре.
- Коды ошибок: P0087 (слишком низкое давление в рампе), P0088 (слишком высокое), P0089 (недостаточная регулировка), P0091/P0092/P0093, P1229 у ряда производителей.
⚠️ Важно: те же симптомы дают изношенные форсунки, забитый топливный фильтр, неисправный датчик давления в рампе и уставший ТНВД. Поэтому «мастер», который по одному симптому приговаривает вас к замене форсунок - повод насторожиться.
Методы диагностики: как проверить регулятор правильно
Диагностика всегда идёт от простого к сложному - иначе рискуете купить деталь, которая не решит проблему.
Шаг 1. Компьютерная диагностика (OBD)
Смотрим сканером: Actual Rail Pressure, Desired Rail Pressure, Fuel Pressure Regulator Duty Cycle, Fuel Flow Rate. Ключевой признак: фактическое давление упорно не совпадает с заданным, а скважность регулятора «зашкаливает» за пределы нормы (обычно выше 70–80%).
Шаг 2. Проверка давления в обратке
Самый информативный тест с минимальными вложениями. Измеряем объём топлива, уходящего в обратку с рампы и форсунок за 60 секунд. Превышение нормы - прямой признак того, что клапан не держит.
Шаг 3. Тест на утечку (Leak-off test) и тест герметичности
Подача давления насосом при заглушенной обратке: если клапан закрыт, давление обязано быстро вырасти. Если не растёт - клапан пропускает.
Шаг 4. Проверка электрической части
Мультиметр и осциллограф: сопротивление обмотки (обычно 2–6 Ом), наличие ШИМ-сигнала, отсутствие обрыва и КЗ. Часто «поломка» - это окисленный разъём или перетёртый провод.

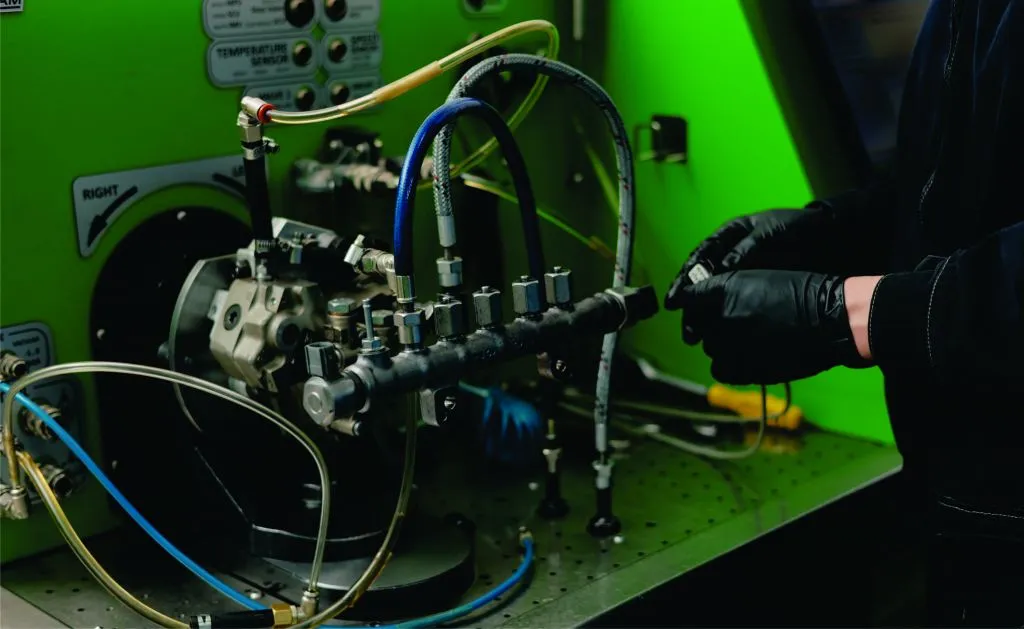

Шаг 5. Снятие и стендовая проверка
Демонтируем регулятор, осматриваем седло и запорный элемент, проверяем на износ и стружку. На стенде - проверка плавности хода и герметичности при разных давлениях. Только здесь ставится окончательный диагноз.
Таблица 2. Симптом → вероятная причина → метод проверки
| Симптом / код ошибки | Скорее всего виноват | Как проверить | Ориентировочная стоимость устранения |
|---|---|---|---|
| P0087 — низкое давление в рампе | Регулятор DRV, утечка в обратку, забитый фильтр | Замер давления + leak-off test | от 1 500 ₽ (фильтр) / от 8 000 ₽ (клапан) |
| P0088 / P0089 — давление выше нормы / сбой регулирования | Заклинивший регулятор, датчик давления, ECU | Сканер + осциллограф + стенд | от 6 000 ₽ |
| Не запускается, стартер крутит | Утечка через DRV, износ плунжеров ТНВД | Тест на подъём давления при закрытой обратке | от 9 000 ₽ |
| Дёргания, провалы при разгоне | Загрязнённый клапан, форсунки, датчик рампы | Сравнение actual/desired pressure, тест форсунок на обратку | от 5 000 ₽ |
| Плавают обороты на ХХ | Износ седла клапана, воздух в системе | Визуальный осмотр, стенд, прокачка системы | от 4 000 ₽ |
| Аварийный режим (limp home) | Регулятор + сопутствующие неисправности | Полная компьютерная диагностика | от 2 000 ₽ (диагностика) |
Наш совет: не меняйте регулятор «на всякий случай». Сначала - полноценная диагностика. Мы в магазине всегда спрашиваем: где и кто вам делал диагностику? В 30% случаев замена клапана проблему не решает, потому что причина - грязь или стружка в системе, практически мгновенно сделают новый регулятор неработоспособным.

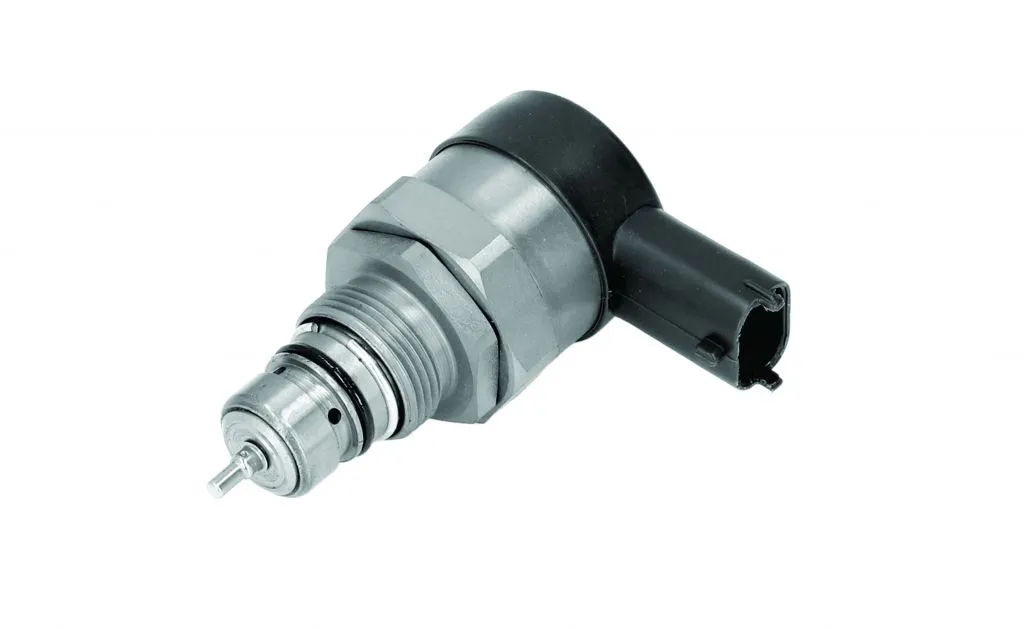

Подделка или оригинал: как не купить «бош» из подвала
Bosch - один из самых подделываемых брендов в мире дизельной топливной аппаратуры. На рынке встречаются три категории:
- Оригинал Bosch - заводская упаковка, чёткая лазерная маркировка, голограмма, защитный слой, штрих-код, проверяемый по базе.
- Восстановленный Bosch (Remanufactured / «зелёная серия») - заводской восстановленный узел с гарантией Bosch. Честный вариант: дешевле нового на 25–40%, ресурс - как у нового.
- Подделка / «совместимый аналог» - самый опасный вариант. Внешне похож, но металл седла мягче, обмотка слабее, а цена «слишком хорошая».
Признаки подделки
- Слишком низкая цена (оригинал Bosch не может стоить в 3 раза дешевле рынка).
- Упаковка без голограммы, с ошибками в тексте, размытой печатью.
- Отсутствие или перебитый артикул: у подделок часто стирают цифры и наносят свои.
- Штрих-код не бьётся по базе Bosch или ведёт на чужой товар.
- Видимые следы перепайки, неровные кромки, дешёвый пластик разъёма.
- Нет защитного стикера, нет сертификата соответствия, нет гарантийного талона производителя.
Как проверить
- Сверьте артикул с каталогом Bosch по VIN или по номеру вашего ТНВД/рампы. Один узел может иметь 2–3 номера-аналога - это норма.
- Пробить штрих-код на официальном ресурсе или в авторитетном каталоге.
- Запросите фото реальной детали, а не стоковое изображение.
- Покупайте у продавца, который даёт гарантию и готов вернуть деньги. Подделка этого не обещает никогда.
Почему выгоднее покупать у специализированного магазина
Дизельная топливная аппаратура Common Rail не прощает ошибок: неправильно подобранный клапан - это либо повторный ремонт через месяц, либо загубленные форсунки за 120 000 ₽.
Что вы получаете у нас:
- ✅ Подбор по VIN, а не «на глаз». Один и тот же двигатель может иметь разные регуляторы в зависимости от года выпуска и экологического стандарта.
- ✅ Только оригинал Bosch и заводской ремонт (Reman). Никаких «аналогов без имени».
- ✅ Гарантия на каждую деталь. Мы отвечаем за то, что продаём.
- ✅ Консультация с мастером. Мы подскажем, как проверить регулятор до покупки, — и честно скажем, если дело не в нём.
- ✅ Проверка совместимости перед отправкой. Сверяем партию с вашим номером рампы и насоса.
- ✅ Быстрая доставка по всей России и удобный возврат, если деталь не подошла по артикулу.
Итог: коротко о главном
- Регулятор давления топлива - маленький, но критичный клапан, который держит давление в рампе и дозирует топливо.
- Появился он в 1997 году вместе с первой серийной Common Rail от Bosch и с тех пор стал сложнее и точнее вместе с каждой новой нормой Euro.
- Бывает электромагнитным, пьезоэлектрическим и встроенным в ТНВД (дозирующий блок CP4).
- Симптомы поломки - плохой запуск, дёргания, аварийный режим, коды P0087–P0089.
- Диагностика идёт от сканера и замера обратки до стенда - и никогда наоборот.
- Подделка выдаёт себя ценой, упаковкой и артикулом. Оригинал всегда проверяется по базе.
Если у вас дизель с Common Rail и появились малейшие сомнения в работе топливной системы - не ждите, пока клапан «добьёт» форсунки. Свяжитесь с нами: подберём оригинальный регулятор давления Bosch по VIN, поможем с диагностикой и отправим деталь уже сегодня.
