Насос-форсунки - что это было? История создания, сравнение с Common Rail и почему технология исчезла

Разбираемся, как родились, правили и ушли со сцены системы впрыска с насос-форсунками, в чём их разница с Common Rail и что осталось от наследия этой технологии.

Введение: короткое путешествие во времени

Если вы профессионально занимаетесь дизельной топливной аппаратурой, то наверняка слышали аббревиатуру CDI (дала название и нашей компании когда то). За плечами этой технологии - целая эпоха, полная инженерных прорывов, ожесточённой конкуренции и технологических тупиков.

Сегодня мы поговорим о загадочном и почти забытом устройстве - насос форсунке. Когда-то эта технология была флагманом мировой дизельной индустрии, ставилась на миллионы автомобилей, устанавливала рекорды по давлению впрыска и - внезапно - исчезла. Почему? Что в ней было такого особенного? И что общего между ней и системой Common Rail, на которой сегодня стоят почти все дизели в мире?

Ответы - в этой статье. Мы пройдём путь от первых механических предков до самых совершенных гидравлических насос-форсунок, сравним их с Common Rail в таблицах, которые наверняка пригодятся вам в работе, и раскроем несколько инженерных нюансов, о которых не пишут в учебниках.

Часть 1. Что такое насос-форсунка на самом деле?

1.1. Определение

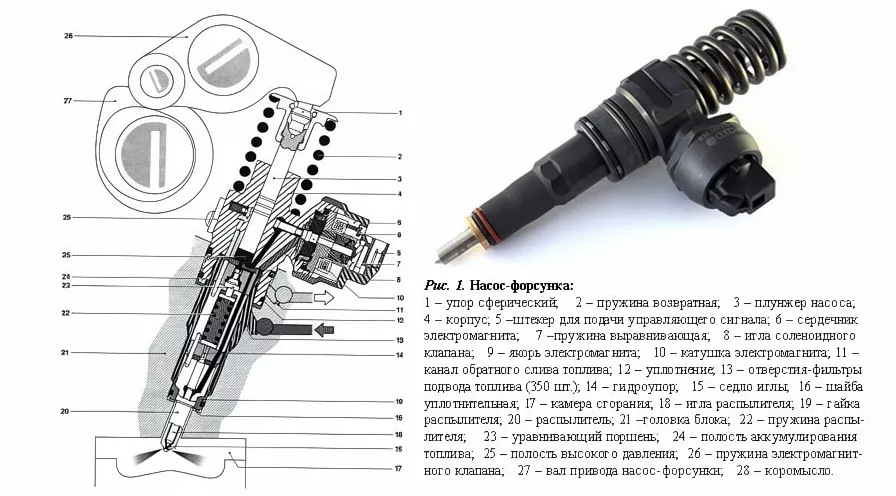

Насос-форсунка (англ. unit injector, также pump-nozzle, а на нем. Pumpe-Düse-Einheit) - это конструкция топливной системы дизельного двигателя, при которой каждый цилиндр оснащён собственным индивидуальным топливным насосом высокого давления, объединённым непосредственно с форсункой в единый узел.

Ключевая идея в том, что насос и форсунка - это одно целое, установленное прямо в головке блока цилиндров. Никаких общих топливопроводов высокого давления, никаких распределительных магистралей между насосом и цилиндрами - каждый насос-форсунка работает локально, на свой цилиндр.

1.2. Как это работает в трёх словах

1. Топливо подаётся к насос-форсунке под низким давлением (заполнение камеры).
2. Кулачок распределительного вала толкает плунжер насос-форсунки.
3. Плунжер сжимает топливо до экстремально высокого давления (вплоть до 2200 бар и выше).
4. Электромагнитный клапан открывает путь топливу, и оно впрыскивается в камеру сгорания.

Вся магия - в синхронизации работы кулачка, плунжера и электронного клапана. Скорость, с которой нарастает давление, здесь рекордная.

Часть 2. История создания: от механики к электронике

2.1. Механические предки

Идея совместить насос и форсунку в одном узле не нова. Ещё в 1930-х годах подобные конструкции применялись в крупных стационарных и судовых дизелях - там, где важна была компактность и надёжность. Однако классическая эпоха насос-форсунок началась гораздо позже.

В 60-е годы прошлого века насос-форсунки использовались в основном на грузовиках, автобусах и сельхозтехнике. Они были механическими, работали за счёт ТНВД и не имели никакой электроники. Но на лёгких легковых дизелях тогда господствовали распределительные насосы.

2.2. Электронная революция 90-х

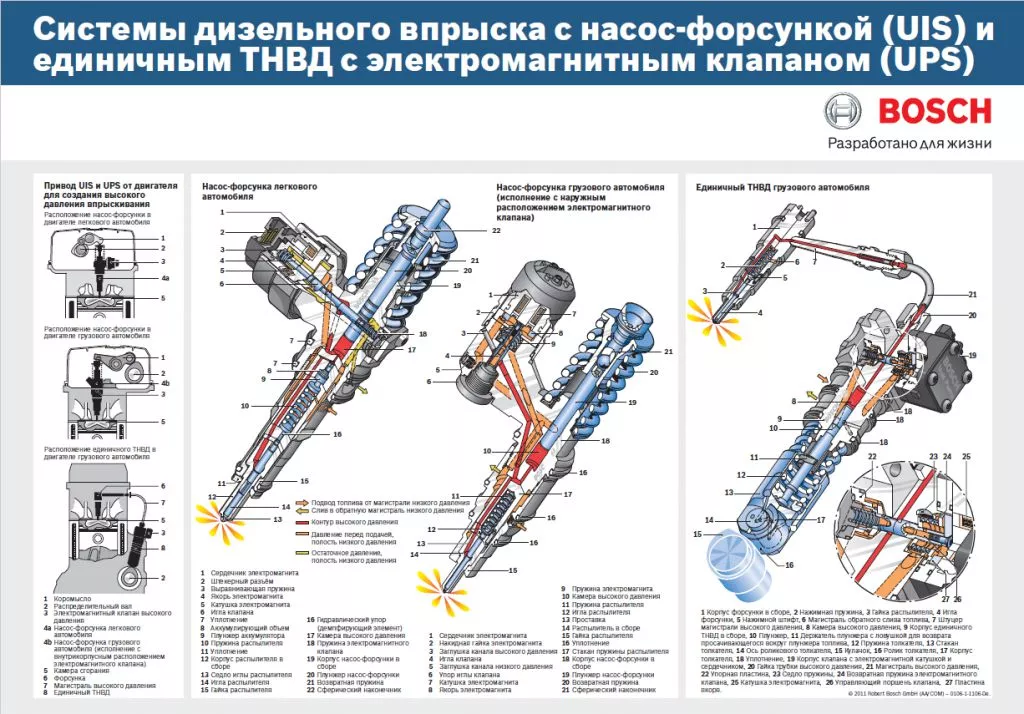

Настоящий прорыв произошёл в 1990-х годах. Именно тогда компания Bosch в альянсе с производителями разработала электронно-управляемые насос-форсунки для легковых автомобилей. Это стало «последним словом техники» в тот момент, когда Common Rail ещё только делала свои первые шаги.

Важно понимать разницу: технология Common Rail (акроним от Common Rail Diesel Injection) - это отдельный подход, который окончательно захватил рынок в нулевых. А до этого момента именно насос-форсунки считались вершиной инженерной мысли для дизельных моторов.

2.3. Пик популярности: начало 2000-х

В начале 2000-х насос-форсунки оказались на пике. Они обеспечивали давление впрыска до 2200 бар - заметно выше, чем у ранних систем Common Rail (которые на тот момент выдавали 1350–1600 бар). Именно они позволяли выполнять самые строгие экологические нормы Euro 3, а позднее - Euro 4 без применения сверхсложных систем.

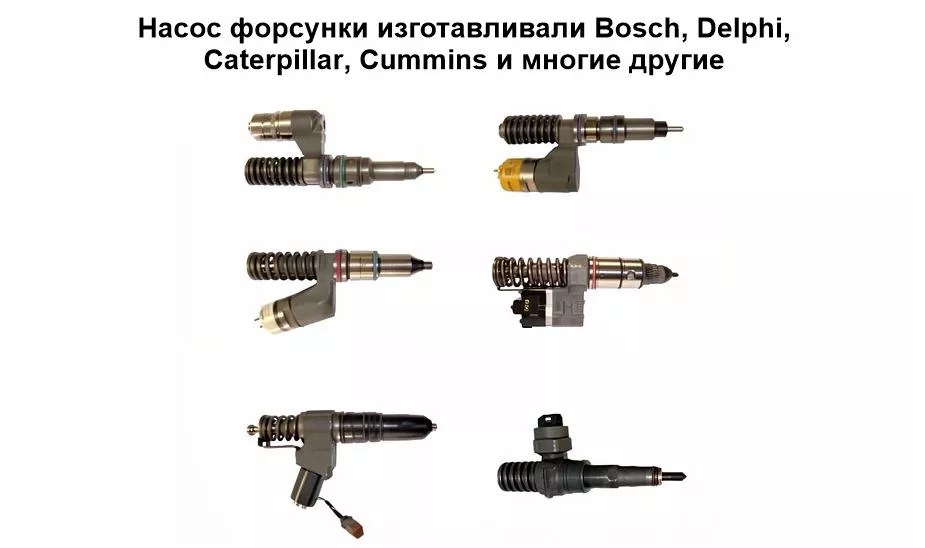

Насос-форсунки ставились на многие модели легковых автомобилей и коммерческого транспорта, поскольку давали исключительные показатели по мощности, крутящему моменту и топливной экономичности.

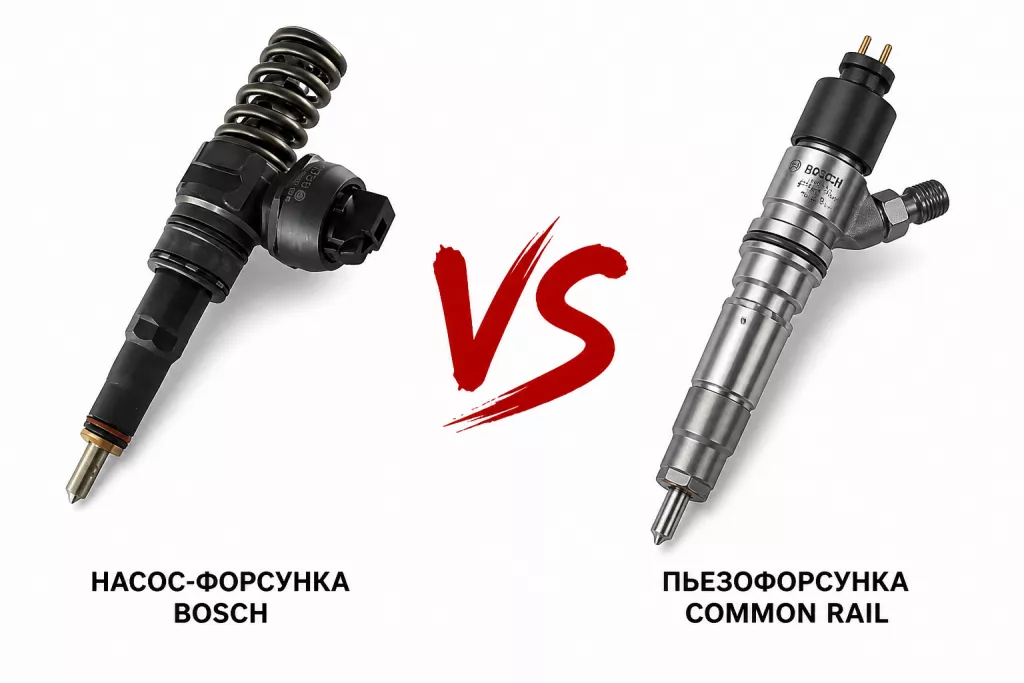

Часть 3. Сравнение насос-форсунок и Common Rail

Вот как выглядят ключевые отличия двух систем. Первая таблица - общие принципы, вторая - эксплуатационные характеристики.

Таблица 1. Принципиальные отличия конструкций

Таблица 2. Эксплуатационные и экономические характеристики

Как видно из таблиц, насос-форсунки были мощными и эффективными, но уступали Common Rail в гибкости управления и плавности работы.

Часть 4. Почему насос-форсунки исчезли?

4.1. Экология и ужесточение норм

Главный убийца насос-форсунок - экологические нормы. Для соответствия стандартам Euro 5 и особенно Euro 6 потребовался очень тонкий контроль процесса сгорания: многократные предварительные, основные и пост-впрыски, точная дозировка топлива на каждом импульсе.

Насос-форсунки, привязанные к профилю кулачка, не могли столь свободно менять количество и момент впрысков. Common Rail позволяла делать это практически произвольно благодаря постоянному давлению в рампе.

4.2. Шум и комфорт

Двигатели с насос-форсунками звучали жёстче. Для легковых автомобилей, где комфорт салона становится всё важнее, это оказалось серьёзным минусом. Common Rail дала плавный, деликатный характер работы мотора.

4.3. Стоимость и унификация

Производство насос-форсунок было дорогим, а сами узлы - сложными в изготовлении. Common Rail, будучи изначально не дешевле, с ростом объёмов производства быстро стала экономически выгоднее и унифицированнее. Один общий насос на двигатель дешевле, чем установка индивидуального насоса в каждой форсунке.

4.4. Гибкость и будущее

Производители увидели в Common Rail больший задел на будущее: возможность развития давления, адаптация под разные типы форсунок (пьезоэлектрические, с двумя пружинами и т.д.), проще интеграция электроники.

К концу 2000-х годов все ведущие производители легковых дизелей перешли на Common Rail. Насос-форсунки остались лишь на некоторых сегментах коммерческого транспорта, а затем и вовсе ушли.

Часть 5. Интересные факты и инженерные нюансы

Здесь - то, что любят специалисты и что редко встречается в обычных обзорах.

Факт 1. Давление-рекордсмен. Насос-форсунки в своём зените выдавали давление впрыска до 2200 бар. Это исторически высокий уровень для своего времени - ранние Common Rail могли предложить лишь около 1600 бар.

Факт 2. Скорость нарастания давления. В насос-форсунке давление растёт настолько молниеносно, что процесс можно сравнить с выстрелом. Именно из-за этого такие двигатели и звучали характерно «дробно».

Факт 3. Кулачок - всё. В насос-форсунке импульс давления жёстко задаётся формой кулачка распредвала. Поменять «характер» впрыска без замены кулачка почти невозможно - вот почему системы были менее гибкими.

Факт 4. Физика - лучший преподаватель. Практически все современные мастера по дизельной аппаратуре начинали с изучения именно насос-форсунок - потому что они идеально демонстрируют физику впрыска: зависимость давления от хода плунжера, роль клапанов и гидравлических каналов. Понимание насос-форсунок существенно облегчает освоение Common Rail.

Факт 5. Живучесть технологии. Несмотря на уход с рынка легковых авто, отдельные гибридные и специализированные решения, основанные на принципах насос-форсунок, долго применялись в тяжёлой технике там, где важна высокая надёжность при экстремальных нагрузках.

Факт 6. Урок для инженеров. Судьба насос-форсунок - классический пример того, как прекрасная сама по себе технология проигрывает более «гибкой» платформе. Иногда высочайшая эффективность - не то, что определяет победителя; решает универсальность и вектор развития.

Часть 6. Насос-форсунки vs Common Rail сегодня: что выбирать при ремонте

С практической точки зрения сегодня важно понимать, с каким типом системы вы работаете.

• Если вы чините современный дизель (после 2010 года) - почти наверняка перед вами Common Rail.
• Автомобили 2000-х с насос-форсунками - это уже классика; для них существуют свои стенды для испытаний и ремонтные комплекты.
• Герметичность, чистота топлива и состояние плунжерных пар - то, на что жалуются обе системы. Но у насос-форсунок износ плунжера и залив топлива критичны сильнее из-за локальной природы устройства.

Совет специалиста: при любой работе с топливной аппаратурой следите за чистотой и используйте качественное топливо с правильными смазывающими свойствами. Это продлевает ресурс и плунжерных пар, и пьезоэлементов.

Заключение

Насос-форсунка была выдающимся инженерным решением, которое на пике своего развития превосходило конкурентов по давлению и эффективности. Она дала миру сотни тысяч надёжных дизельных автомобилей, обучила целое поколение мастеров и проложила дорогу современным системам.

Но бескомпромиссность в одном параметре обернулась проигрышем по гибкости. Common Rail оказалась более универсальной платформой, способной развиваться под ужесточающиеся экологические требования и стремление к комфорту. Именно поэтому насос-форсунки «были» - и уступили место эре, в которой мы живём сегодня.
